Tema: Arbol de levas IECVA2 1.8t ROTO: posibles causas?

  1. #1
    Fecha de Ingreso
    Jul 2007
    Ubicación
    Toluca
    Edad
    31
    Mensajes
    1,587
    Poder
    9

    Predeterminado Arbol de levas IECVA2 1.8t ROTO: posibles causas?

    Que tal foro!

    Tristemente les cuento que mi proyecto BT nuevamente se tambalea, desde Septiembre pasado que le pusé estos arboles he tenido diversos problemas, hace un mes el carro empezo a irse super rico al grado de no querer acelerar y se pagaba en ralenty cuando esto sucedía, lo hacía ocacionalmente porque en otros momentos andaba como si nada.

    Después de cambiar bujias, bobinas y eliminar el canister logré reducir significativamente el problema, aun se iba rico en ocaciones pero en menor medida (10.5 como máximo según mi wideband) pero esto ya me permitía correr bien cuando iba a full boost hasta que ayer en un momento el auto dejo de empujar subitamene y se apagó.

    Supé que algo andaba mal, pero en mi desesperacion traté de hacerlo andar con el impulso, no arrancó y desistí, después ya parado intenté darle marcha un par de veces hasta que noté que era inutil e identifiqué un ruido extraño en la zona de la cadena de los arboles de levas. Revise la banda y todo chido, ni pedo a remolcar.

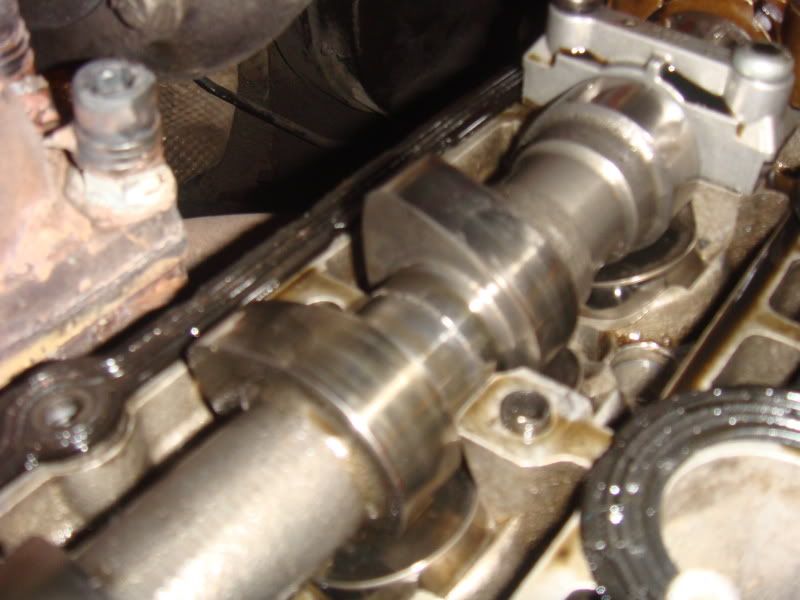

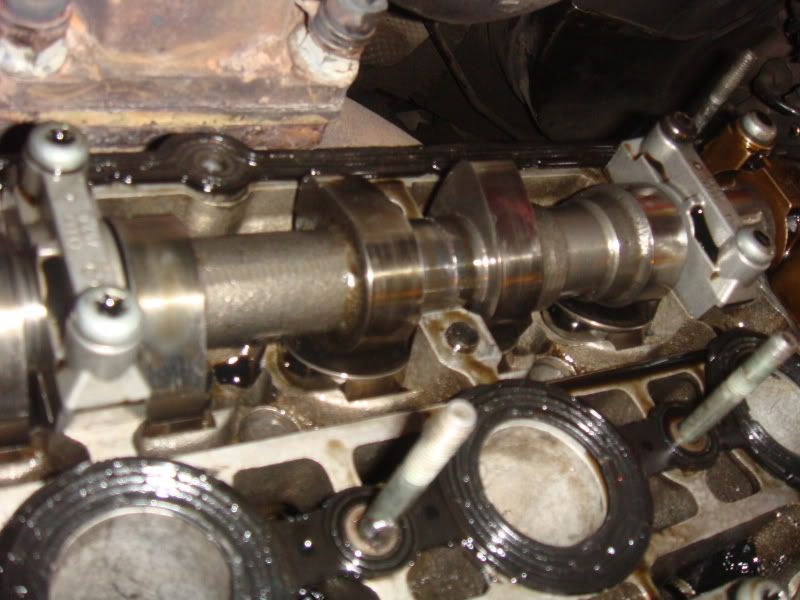

    Hoy quité la tapa de punterías oh sorepresa!!! el arbol de levas estaba partido en dos:











    Solo 5 valvulas se salvaron y con suerte alguna de las otras 15, sin contar otros posibles daños


    Para efectos de exigir garantía y en caso de que aplique pago de daños, les pido su valiosa opinión respecto a posibles causas.

    Gracias por leer y por sus respuestas.
    Última edición por HÄßLICH fecha: 24-01-2012 a las 22:53:11 Razón: imagenes
    Leon Cupra 2005 BT
    Leon Cupra 2012

  2. #2
    Fecha de Ingreso
    Jun 2011
    Ubicación
    EDO MEX
    Mensajes
    206
    Poder
    4

    Predeterminado

    Esta cabron Orlando, como se puede partir un árbol así? Ni hablar, veremos que dicen los expertos.

  3. #3
    Fecha de Ingreso
    Dec 2008
    Ubicación
    DF. Ofic: 5525 8896. Cel. 55 3934 1454
    Mensajes
    1,125
    Poder
    17

    Predeterminado

    Muy muy raro.
    Posibilidades:

    Resortes de válvulas muy duros.
    Falta de lubricación y agarrón.
    Mala calidad del material y que en el templado se haya perdido demasiada elasticidad.

    Cualquier combinación pero todas incluyendo la 3.

    Edito: También pudiera ser una deformación de la culata.
    Muy raro
    Última edición por vueltomadres fecha: 24-01-2012 a las 23:17:24


    UPsolute Latinoamérica - BMC Filters - BRAID Wheels - Milltek Sport - SABELT - TAROX - ARROW - GAZ SHOCKS

    AST Suspensions - ROTREX SC Kits - AT Power - SCHRICK - QUAIFE - SACHS Performance



    CAMPEÓN NACIONAL CNRR INTERMEDIOS 2010

  4. #4
    Fecha de Ingreso
    Apr 2007
    Ubicación
    Tequisquiapan, Qro
    Edad
    45
    Mensajes
    2,684
    Poder
    30

    Predeterminado

    *El "core" del árbol pudo traer problemas desde nuevo.

    *No se si lo cambiaron o es el OEM (sin que nadie lo haya quitado), pero no sería tan raro que se rompiera por estar mal torqueado, ya saben, mecánicos que aprietan según tanteometro.
    Cita Empezado por SpiderMan Ver Mensaje
    Claro!!! Y recuerda que son vehiculos "aspiracionales"....imagino que la gente que paga 500 lanotas por un Jetta "aspira" a que se le quito lo pen... y que pueda ver que hay opciones n mil veces más chingonas que estas madre...jajajajaja
    X-Trail 2004 / Odyssey 2009 / Forester XT 2011

  5. #5
    Fecha de Ingreso
    Dec 2008
    Ubicación
    Topetzotlan
    Edad
    29
    Mensajes
    1,968
    Poder
    7

    Predeterminado

    yo opino que deformación de la cabeza o mal apriete (excesivo)... eso lo vi en varios camiones diesel despues de cursos de capacitación...

    Saludos
    It's Not What You Drive... It's What Drives You...!!


    ¡¡ No hay cosa mas buena y sana que cada quien haga lo que se le da su chingada gana !!

  6. #6
    Fecha de Ingreso
    Nov 2009
    Ubicación
    Toluca
    Mensajes
    687
    Poder
    5

    Predeterminado

    que mala noticia
    espero que no haya muchos daños y que te respondan por garantia en caso de que aplique, que todo salga pronto man

  7. #7
    Fecha de Ingreso
    May 2007
    Edad
    36
    Mensajes
    760
    Poder
    8

    Predeterminado

    .



    1. MAL montaje, error en el apriete y/o ajuste.

    2. Deformación y/o falta de temple del arbol.

    3. Ausencia de lubricación.


    en ese ordén de insidencia.
    == Chevy ==

  8. #8
    Fecha de Ingreso
    Apr 2007
    Ubicación
    Juchitán
    Mensajes
    4,884
    Poder
    62

    Predeterminado

    Cita Empezado por Marcelino Ver Mensaje
    .



    1. MAL montaje, error en el apriete y/o ajuste.

    2. Deformación y/o falta de temple del arbol.

    3. Ausencia de lubricación.


    en ese ordén de insidencia.
    Según yo de tu punto 2 sería al revés, no? El temple se hace superficial para aumentar dureza y reducir desgaste, pero mermando elasticidad (no me acuerdo si es esta la propiedad) y punto de fatiga.

    No se de teoría de árbloes y por eso aquí ando aprendiendo con sus posts, sólo me extrañó este punto.
    "The best mod you can make to your ride is a safe and skilled driver"

    59 seg lap time Autódromo Moisés Solana.

  9. #9
    Fecha de Ingreso
    Apr 2007
    Ubicación
    Mexico
    Edad
    39
    Mensajes
    10,377
    Poder
    1000

    Predeterminado

    Yo soy licenciado y no tengo npi de lo que hablan jaja....

    Lo unico que se, es que si es muy raro que un pinche arbol se rompa... Que levante tiene Orlando? No llego a flotar valvulas?


    Sent from my iPad using Tapatalk
    www.mototrend.com.mx TODO PARA EL MOTOCICLISTA.... ON LINE

  10. #10
    Fecha de Ingreso
    Apr 2007
    Ubicación
    Tequisquiapan, Qro
    Edad
    45
    Mensajes
    2,684
    Poder
    30

    Predeterminado

    Cita Empezado por evadillo Ver Mensaje
    Yo soy licenciado y no tengo npi de lo que hablan jaja....

    Lo unico que se, es que si es muy raro que un pinche arbol se rompa... Que levante tiene Orlando? No llego a flotar valvulas?


    Sent from my iPad using Tapatalk
    Mchas, yo también soy Lic y si entiendo, no TODO, pero claro que entiendo, echa a andar la ardilla.
    Cita Empezado por SpiderMan Ver Mensaje
    Claro!!! Y recuerda que son vehiculos "aspiracionales"....imagino que la gente que paga 500 lanotas por un Jetta "aspira" a que se le quito lo pen... y que pueda ver que hay opciones n mil veces más chingonas que estas madre...jajajajaja
    X-Trail 2004 / Odyssey 2009 / Forester XT 2011

  11. #11
    Fecha de Ingreso
    Jul 2007
    Ubicación
    Toluca
    Edad
    31
    Mensajes
    1,587
    Poder
    9

    Predeterminado

    Muchas gracias a todos por sus opiniones, me inclino a que haya sido por una mala instalación (exceso de torque o tal vez órden de apretado), a la cabeza le dieron mantenimiento hace un mes (Sellos valvulas, 5 valvulas, 5 buzos), ya antes había tenido un par de meses los arboles y aguantaron sin pedos.

    Emilio el levane que tienen es de .350" / .370" Lift (Intake & Exhaust).

    En IE me dieron respuesta inmediata, al parecer si me los van a cambiar pero que en este momento no tienen disponibles aunque tal vez sea pretexto para esperar a analizar los arboles que les estaré enviando en un par de días.

    Espero no encuentren nada raro.

    Saludos!
    Leon Cupra 2005 BT
    Leon Cupra 2012

  12. #12
    Fecha de Ingreso
    Dec 2008
    Ubicación
    Topetzotlan
    Edad
    29
    Mensajes
    1,968
    Poder
    7

    Predeterminado

    Cita Empezado por ManuelGA Ver Mensaje
    Mchas, yo también soy Lic y si entiendo, no TODO, pero claro que entiendo, echa a andar la ardilla.
    Ya valio maaaaa...
    It's Not What You Drive... It's What Drives You...!!


    ¡¡ No hay cosa mas buena y sana que cada quien haga lo que se le da su chingada gana !!

  13. #13
    Fecha de Ingreso
    May 2007
    Edad
    36
    Mensajes
    760
    Poder
    8

    Predeterminado

    Cita Empezado por Rodrigo Z. Ver Mensaje
    Según yo de tu punto 2 sería al revés, no? El temple se hace superficial para aumentar dureza y reducir desgaste, pero mermando elasticidad (no me acuerdo si es esta la propiedad) y punto de fatiga.

    No se de teoría de árbloes y por eso aquí ando aprendiendo con sus posts, sólo me extrañó este punto.
    Ya me hiciste reflexionar sobre mi comentario y tienes razón, el temple vuelve la superficie mas resistente a la abración y desgaste, formando cadenas de enlace fortalecida, sin embargo las piezas mientras mas templadas se encuentren se vuelven mas susceptibles a los impactos, un ejemplo para ser mas gráficos, es las cerámicas que estan diseñadas para soportar la abrasión, fricción y temperatura, sin embargo son muy fragiles a los impactos ....


    Por otro lado volvi a revisar las fotos y por la parte donde se generó la fractura para mi es evidente que fue resultado de un mal montaje ya que basicamente es en uno de los apoyos del árbol y no se ve evidencia térmica generada de un sobrecalentamiento ya que el metal se vería de otra tonalidad diferente, yo creo que es resultado de un mal torque en el montaje lo que generó vibración al árbol y generó la fractura ... ...

    eso lo digo con mi experiencia en resistencia de materiales, no como mecánico ni especialista en árboles ..


    .
    == Chevy ==

  14. #14
    Fecha de Ingreso
    Jul 2007
    Ubicación
    Toluca
    Edad
    31
    Mensajes
    1,587
    Poder
    9

    Predeterminado

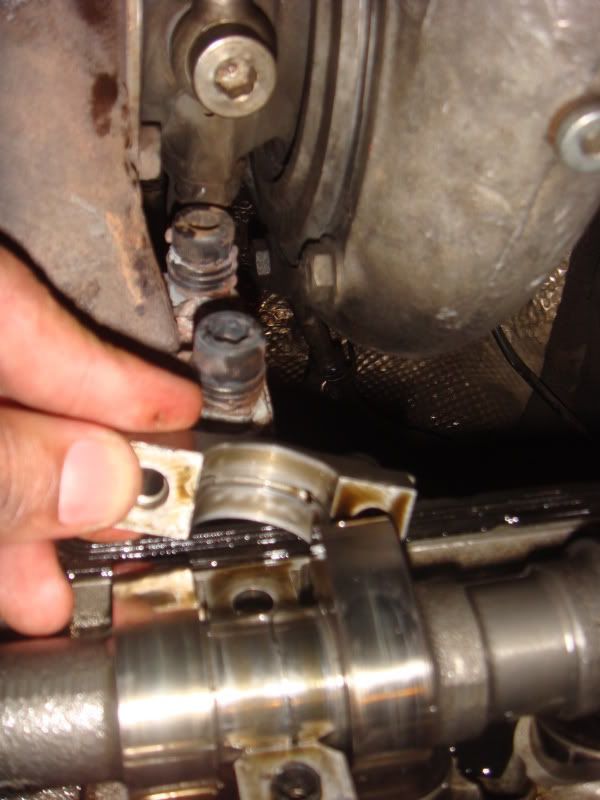

    Les quiero compartir que ayer desmonté los arboles e inmediatamente me di cuenta de la causa!!!

    Me sentáa frustrado por haberle dado mi conianza a gente con tal negligencia pero aliviado de saber la causa del problema.

    La chumasera que esta pegada a la cadena que mueve el arbol de admisión esta completamente floja porque tenía los tornillos barridos, la siguiente estaba un poco floja y la que sigue estaba bien apretada pero fue donde el arbol se partió en dos.

    En conclusión el problema de torquear en exceso las chumaseras no es por apretar demasiado el arbol contra la cabeza si no porque las cuerdas se barren y sucede esto.

    Ni pedo, a comprar otra cabeza y el abol dañado

    Saludos!
    Leon Cupra 2005 BT
    Leon Cupra 2012

  15. #15
    Fecha de Ingreso
    Dec 2008
    Ubicación
    DF. Ofic: 5525 8896. Cel. 55 3934 1454
    Mensajes
    1,125
    Poder
    17

    Predeterminado

    Chale....me pierdo. Qué demonios es la chumasera?. Orlando, despeja mi ignorancia, por favor.


    UPsolute Latinoamérica - BMC Filters - BRAID Wheels - Milltek Sport - SABELT - TAROX - ARROW - GAZ SHOCKS

    AST Suspensions - ROTREX SC Kits - AT Power - SCHRICK - QUAIFE - SACHS Performance



    CAMPEÓN NACIONAL CNRR INTERMEDIOS 2010

  16. #16
    Fecha de Ingreso
    Jul 2007
    Ubicación
    Toluca
    Edad
    31
    Mensajes
    1,587
    Poder
    9

    Predeterminado

    Cita Empezado por vueltomadres Ver Mensaje
    Chale....me pierdo. Qué demonios es la chumasera?. Orlando, despeja mi ignorancia, por favor.
    Alguien en otro foro me dijo que así se llamaban jajaja, pero son los cam caps, creo que tabien les dicen metales de bancada de los arboles.

    Saludos!
    Leon Cupra 2005 BT
    Leon Cupra 2012

  17. #17
    Fecha de Ingreso
    Jun 2011
    Ubicación
    EDO MEX
    Mensajes
    206
    Poder
    4

    Predeterminado

    Por lo menos sabes la causa, espermos que arreglando esto ya que al cien.

    Saludos!!

  18. #18
    Fecha de Ingreso
    May 2007
    Edad
    36
    Mensajes
    760
    Poder
    8

    Predeterminado

    .



    si es normal el torque de las chumaceras barran las cuerdas .....


    Oye para que no gastes en una cabeza nueva, fijate si te pueden machuelear las cuerdas barridas eso puede hacerte un super paro para dejar la cabeza funcional ....


    obvio con alguien que sea muy bueno en maquinados y rectificados ....


    -
    == Chevy ==

  19. #19
    Fecha de Ingreso
    Jul 2007
    Ubicación
    Toluca
    Edad
    31
    Mensajes
    1,587
    Poder
    9

    Predeterminado

    Cita Empezado por Ces_R Ver Mensaje
    Por lo menos sabes la causa, espermos que arreglando esto ya que al cien.

    Saludos!!
    Pues para larguito pero voy a aprovechar para corregir varios detalles.


    Saludos!

    Cita Empezado por Marcelino Ver Mensaje
    .



    si es normal el torque de las chumaceras barran las cuerdas .....


    Oye para que no gastes en una cabeza nueva, fijate si te pueden machuelear las cuerdas barridas eso puede hacerte un super paro para dejar la cabeza funcional ....


    obvio con alguien que sea muy bueno en maquinados y rectificados ....

    -
    Pues hare lo posible, mi mecanico ya en una ocación barrió una cuerda del arbol de admisión, pero yo estaba presente y le pusimos un tornillo mas largo y quedo bien.

    En si lo que me preocupa es el daño que se haya generado en el momento en que se rompió el arbol, en el que lo quisé prender al vuelo y en los que le di marcha.

    Gracias por el consejo.
    Leon Cupra 2005 BT
    Leon Cupra 2012

  20. #20
    Fecha de Ingreso
    Apr 2007
    Ubicación
    Tequisquiapan, Qro
    Edad
    45
    Mensajes
    2,684
    Poder
    30

    Predeterminado

    Cita Empezado por Marcelino Ver Mensaje
    si es normal el torque de las chumaceras barran las cuerdas .....


    Oye para que no gastes en una cabeza nueva, fijate si te pueden machuelear las cuerdas barridas eso puede hacerte un super paro para dejar la cabeza funcional ....


    obvio con alguien que sea muy bueno en maquinados y rectificados ....
    Voy a hablar por hablar, pero... no creo que con un buen torquimetro y siguiendo el procedimiento de armado se barra una cuerda de algo tan importante y que debe de ser una aleación bastante fuerte para soportar la tensión en la cabeza.

    Alguien que te puede machuelear bien o ponerle un helicoil (no se si se pueda para esta aplicación), es CDM.
    Cita Empezado por SpiderMan Ver Mensaje
    Claro!!! Y recuerda que son vehiculos "aspiracionales"....imagino que la gente que paga 500 lanotas por un Jetta "aspira" a que se le quito lo pen... y que pueda ver que hay opciones n mil veces más chingonas que estas madre...jajajajaja
    X-Trail 2004 / Odyssey 2009 / Forester XT 2011
